Medizinisches Spritzgießen: Anwendungen, Materialien, Fertigungsstandards und Branchenlösungen
Inhaltsverzeichnis
Einführung
Medizinisch Spritzgießen ist zu einem der wichtigsten Fertigungsverfahren in der Gesundheitsindustrie geworden. Von Einwegspritzen und Gehäusen für Diagnosegeräte bis hin zu chirurgischen Instrumenten und am Körper getragenen medizinischen Geräten ermöglicht das Spritzgießen die effiziente Produktion hochpräziser Kunststoffkomponenten, die strengen Qualitäts-, Sicherheits- und Regulierungsanforderungen entsprechen.
Im Vergleich zu herkömmlichen Herstellungsverfahren bietet das Kunststoffspritzgießen eine hervorragende Maßhaltigkeit, Wiederholgenauigkeit, Materialkonsistenz und Kosteneffizienz sowohl für Einweg- als auch für Mehrweg-Medizinprodukte. Moderne Medizinproduktehersteller setzen zunehmend auf Automatisierung, Reinraumproduktion und validierte Fertigungsprozesse, um sicherzustellen, dass jede Komponente strenge Gesundheitsstandards erfüllt.
Medizinische Kunststoffteile erfordern häufig eine außergewöhnliche Biokompatibilität, Chemikalienbeständigkeit, Sterilisationskompatibilität und mechanische Leistung. Die Auswahl des geeigneten technischen Materials und des Formdesigns ist daher von entscheidender Bedeutung für die Produktzuverlässigkeit und die Patientensicherheit.
Bei Samgo bieten wir umfassende Engineering-Unterstützung für medizinische Kunststoffkomponenten, einschließlich Produktdesign-Optimierung, DFM-Analyse, Moldflow-Simulation, Präzisionsformenbau, Unterstützung bei der Reinraumfertigung und Spritzgusslösungen für medizinische Geräte.
Dieser Leitfaden beleuchtet die wichtigsten Anwendungen des Spritzgießens in der Medizintechnik, gängige Materialien, Fertigungsanforderungen, Qualitätsstandards und bewährte ingenieurtechnische Verfahren.
Warum Spritzgießen Ist ideal für Medizinprodukte
Die Medizinbranche verlangt nach gleichbleibender Qualität, hoher Produktionseffizienz und der Einhaltung internationaler Vorschriften. Das Spritzgießen erfüllt diese Anforderungen durch die Herstellung komplexer Kunststoffkomponenten mit engen Toleranzen und hervorragender Wiederholgenauigkeit.
Hauptvorteile
- Hohe Maßgenauigkeit
- Hervorragende Wiederholgenauigkeit für die Serienproduktion
- Kompatibel mit der Reinraumfertigung
- Geeignet für Einweg- und Mehrweggeräte
- Große Auswahl an medizinischen Materialien
- Niedrige Produktionskosten bei großen Stückzahlen
- Komplexe Geometrien in einem einzigen Formgebungszyklus
- automationsfreundlicher Herstellungsprozess
Diese Vorteile machen das Spritzgießen zum bevorzugten Herstellungsverfahren für viele medizinische Produkte, die von einfachen Verbrauchsmaterialien bis hin zu hochentwickelten Diagnosegeräten reichen.
Vorteile des medizinischen Spritzgießens
| Vorteil | Wert für die Medizintechnik |
|---|---|
| Höchste Präzision | Gleichbleibende Produktqualität |
| Wiederholbarkeit | Stabile Massenproduktion |
| Materialvielseitigkeit | Unterstützt verschiedene medizinische Polymere |
| Automatisierung | Reduzierte menschliche Kontamination |
| Wirtschaftlichkeit | Wettbewerbsfähige Großserienproduktion |
| Komplexe Geometrie | Integrierte Bauteilkonstruktion |
Anwendungen des Spritzgießens in der medizinischen Industrie
Medizinisch Spritzgießen wird in nahezu jedem Bereich des modernen Gesundheitswesens eingesetzt.
1. Medizinische Einwegprodukte
Einweg-Medizinprodukte reduzieren das Risiko von Kreuzkontamination und Infektion. Spritzgießen ermöglicht die Massenproduktion mit gleichbleibender Qualität.
Zu den typischen Produkten gehören:
- Spritzen
- IV-Konnektoren
- Blutentnahmeröhrchen
- Pipettenspitzen
- Probenbehälter
- Testkit-Gehäuse
2. Diagnosegeräte
Moderne Diagnosegeräte enthalten zahlreiche präzisionsgeformte Kunststoffkomponenten.
Häufige Anwendungsbereiche sind:
- Analysatorgehäuse
- Patronensysteme
- Optikhalter
- Sensorgehäusen
- Laborverbrauchsmaterialien
3. Chirurgische Instrumente
Kunststoffspritzguss wird häufig für leichte, ergonomische Komponenten in chirurgischen Instrumenten verwendet.
Beispiele hierfür sind:
- Instrumentengriffe
- Endoskopgehäuse
- Einmal-Chirurgiebedarf
- Schutzhüllen
Medizinproduktkategorien
| Produktkategorie | Typische Spritzgussteile |
|---|---|
| Einweggeräte | Spritzen, Konnektoren, Kappen |
| Diagnosegeräte | Analysatorgehäuse, Kartuschen |
| Chirurgische Instrumente | Griffe, Schutzhüllen |
| Atemwege-Geräte | Sauerstoffmaskenkomponenten, Vernebnegehäuse |
| Patientenüberwachung | Sensorgehäuses, tragbare Gehäuse |
| Arzneistofffreisetzung | Inhalatorengehäuse, Insulinpendenkomponenten |
Gängige medizinische Spritzgussmaterialien
Die Materialauswahl ist eine der wichtigsten Entscheidungen in der Entwicklung von Medizinprodukten. Das gewählte Polymer muss mechanische, chemische, thermische und regulatorische Anforderungen erfüllen und gleichzeitig mit Sterilisationsverfahren kompatibel sein.
Häufig verwendete medizinische Kunststoffe
| Material | Hauptmerkmale | Typische Anwendungen |
|---|---|---|
| Polycarbonat (PC) | Hohe Schlagzähigkeit, Transparenz | Diagnosegehäuse, Flüssigkeitsbehälter |
| Polypropylen (PP) | Chemische Beständigkeit, geringe Kosten | Spritzen, Probenbehälter |
| Polyethylen (PE) | Flexibilität, Chemikalienbeständigkeit | Schläuche, Kappen, Verbinder |
| ABS | Gute Zähigkeit und Verarbeitbarkeit | Gerätegehäuse |
| PEEK | Hohe Temperatur- und Chemikalienbeständigkeit | Chirurgische Instrumente, Komponenten implantierbarer Geräte* |
| Medizinisches SilikonUmhitzung) | Weiche Haptik, Biokompatibilität | Dichtungen, Griffe, Ventile |
* Implantierbare Anwendungen erfordern umfangreiche behördliche Bewertungen und Validierungen.
Medizinische Polymere werden typischerweise basierend auf den ISO 10993-Biokompatibilitätsanforderungen und dem Verwendungszweck des Endproduktes ausgewählt.
Medizintechnische Herstellungsstandards
Im Gegensatz zu Konsumgütern müssen medizinische Komponenten strengen Qualitätsmanagementsystemen und regulatorischen Anforderungen entsprechen.
Häufig genannte Standards umfassen:
| Standard | Zweck |
|---|---|
| ISO 13485 | Qualitätsmanagementsystem für Medizinprodukte |
| ISO 10993 | Biologische Beurteilung von Medizinprodukten |
| ISO 14644 | Reinraumklassifizierung |
| FDA-Qualitätssystemverordnung (21 CFR Part 820) | Qualitätsanforderungen für US-Medizinprodukte |
| EU-MDR | Europäische Medizinprodukte-Verordnung |
Hersteller sollten validierte Produktionsprozesse, eine dokumentierte Rückverfolgbarkeit und robuste Qualitätskontrollen etablieren, um die Einhaltung gesetzlicher Vorschriften und die Produktkonsistenz zu unterstützen.
Anforderungen an das Reinraum-Spritzgießen
Medizinische Kunststoffkomponenten kommen häufig in direkten oder indirekten Kontakt mit Patienten, Medikamenten oder biologischen Proben. Daher ist die Kontrollierung der Kontamination während der Herstellung ebenso wichtig wie die Einhaltung der Maongenauigkeit.
Reinraum-Spritzguss minimiert Schwebeteilchen, mikrobielle Verunreinigungen und Fremdkörper und hilft Herstellern dabei, strengste Anforderungen im Gesundheitswesen zu erfüllen.
Die typische Reinraumproduktion kombiniert automatisierte Spritzgussverfahren, robotergestützte Teilehandhabung und versiegelte Verpackungen, um menschliche Eingriffe zu reduzieren.
Gängige Reinraumklassen
| ISO-Reinraumklasse | Typische medizinische Anwendungen |
|---|---|
| ISO-Klasse 8 | Medizinische Einwegprodukte |
| ISO-Klasse 7 | Diagnosegeräte und Laborverbrauchsmaterialien |
| ISO-Klasse 6 | Hochpräzise medizinische Komponenten |
| ISO-Klasse 5 | Kritische sterile Herstellungsprozesse |
Neben der Luftreinhaltung sollten Hersteller auch Folgendes überwachen:
- Temperatur und Luftfeuchtigkeit
- Luftdruckunterschiede
- HEPA-Filtrationsleistung
- Personalschleusen-Verfahren
- Materialrückverfolgbarkeit
- Wartung der Ausrüstung
Ein ordnungsgemäßes Reinraummanagement verbessert die Produktqualität und verringert gleichzeitig das Kontaminationsrisiko während der gesamten Produktion.
Formenbau Überlegungen zu Medizinprodukten
Medizinische Formen erfordern eine deutlich höhere Präzision als Standard-Industrieformen. Neben der Maßhaltigkeit müssen Ingenieure die Sterilisationskompatibilität, die Oberflächengüte, die Reinigung und die langfristige Produktionsstabilität berücksichtigen.
Wichtige Designaspekte
- Präzisionsformenbau
- Ausgewogene Kühlkanäle
- Richtige Belüftung zur Vermeidung von Brandflecken
- Optimierter Angriffsfort für Sichtflächen
- Hochglanzpolieren für transparente Bauteile
- Korrosionsbeständige Formenstähle
- Mehrfachkavitäten-Ausgleich für die Serienfertigung
- Einfache Wartung und Validierung
Für transparente medizinische Komponenten wie Flüssigkeitsreservoirs und Diagnosekartuschen sind polierte Formflächen von entscheidender Bedeutung, um eine hohe optische Klarsicht zu erreichen.
Empfohlene Formenwerkstoffe
| Formteil | Empfohlenes Material |
|---|---|
| Kern & Kavität | S136 Edelstahl |
| Beilagen | Warmarbeitsstahl H13 |
| Formaufbau | P20 / 1.2311 |
| Verschleißteile | SKD61 |
Rostfreie Formenstähle wie S136 werden häufig verwendet, da sie eine ausgezeichnete Korrosionsbeständigkeit bieten und wiederholten Reinigungs- und Sterilisationszyklen standhalten können.
Sterilisationskompatibilität
Medizinische Kunststoffkomponenten erfordern vor der Verwendung häufig eine Sterisation. Bei der Materialverträglichkeit sollte daher die Eignung für das vorgesehene Sterilisationsverfahren berücksichtigt werden.
Zu den gängigsten Sterilisationsverfahren gehören:
Ethylenoxid (EtO)
Die Ethylenoxid-Sterilisation arbeitet bei relativ niedrigen Temperaturen und ist für viele wärmeempfindliche Kunststoffmaterialien geeignet.
Typische kompatible Materialien sind:
- PP
- PC
- PE
- ABS (je nach Güteklasse)
Gammabestrahlung
Gamma sterilization uses high-energy radiation to eliminate microorganisms. Some plastics may experience discoloration or property changes after repeated exposure.
Common compatible materials:
- PP
- PE
- Certain medical-grade PC
- COC/COP
Steam Sterilization (Autoclave)
Autoclaving exposes components to high-temperature saturated steam, requiring materials with excellent thermal stability.
Typical materials:
- PPSU
- PSU
- PEEK
- Selected high-temperature PC grades
Sterilization Compatibility Comparison
| Material | EtO | Gamma | Steam |
|---|---|---|---|
| PP | ✓ | ✓ | Limited |
| PE | ✓ | ✓ | ✗ |
| PC | ✓ | Grade Dependent | Limited |
| PPSU | ✓ | ✓ | ✓ |
| PEEK | ✓ | ✓ | ✓ |
Selecting the appropriate polymer early in product development helps avoid degradation during sterilization and extends product service life.
Quality Control and Validation
Medical injection molding requires a documented quality management system to ensure product consistency, traceability, and regulatory compliance.
Typical quality control activities include:
- Incoming material inspection
- Mold qualification
- First Article Inspection (FAI)
- In-process dimensional inspection
- CMM verification
- Funktionstests
- Visual inspection
- Packaging validation
Process validation commonly includes:
- IQ (Installation Qualification)
- OQ (Operational Qualification)
- PQ (Performance Qualification)
Quality Control Workflow
| Prüfstufe | Ziel |
|---|---|
| Raw Material Verification | Confirm resin conformity |
| Mold Qualification | Validate tooling performance |
| Erstmusterprüfung | Approve initial production samples |
| Zwischenprüfung | Produktionsstabilität überwachen |
| Endkontrolle | Verify product compliance |
| Packaging Inspection | Ensure sterile packaging integrity |
Documented traceability throughout production improves quality assurance and simplifies regulatory audits.
Häufige Herausforderungen in der Fertigung und deren Lösungen
Although injection molding is highly repeatable, manufacturers may encounter technical challenges during medical production.
| Herausforderung | Mögliche Ursache | Technische Lösung |
|---|---|---|
| Blitz | Poor mold fit | Improve mold precision |
| Kurzer Schuss | Unzureichende Befüllung | Optimize gate and process parameters |
| Einfallstellen | Dicke Wandquerschnitte | Redesign wall thickness and packing |
| Verzug | Unemäßige Kühlung | Improve cooling channel layout |
| Bubbles | Moisture in resin | Proper material drying |
| Contamination | Poor cleanroom control | Strengthen environmental management |
| Optical Defects | Mold surface imperfections | Mirror polish mold cavities |
Addressing these issues during product development reduces production costs and improves manufacturing reliability.
Why Choose Samgo for Medical Injection Molding?
At Samgo, we support customers from concept development to mass production with comprehensive engineering services tailored to medical plastic components.
Unsere Kompetenzen
| Service | Kundennutzen |
|---|---|
| Product Design Optimization | Verbesserte Herstellbarkeit |
| DFM-Analyse | Verringertes Werkzeugrisiko |
| Moldflow-Simulation | Optimized filling and cooling |
| Präzisionsformenbau | Long mold life and dimensional stability |
| Medical Plastic Injection Molding | Gleichbleibende Produktionsqualität |
| Qualitätsprüfung | Reliable dimensional verification |
| Project Management | Efficient communication and delivery |
Our engineering team focuses on delivering precision, consistency, and manufacturing efficiency for medical device manufacturers worldwide.
Häufig gestellte Fragen
What materials are most commonly used for medical injection molding?
Medical-grade PP, PC, PE, ABS, PPSU, PEEK, COC, and COP are among the most commonly used materials, depending on the product’s mechanical, chemical, and sterilization requirements.
Is cleanroom molding always required?
Not necessarily. The required cleanroom classification depends on the product’s intended use, regulatory requirements, and contamination risk.
Can transparent medical components be injection molded?
Yes. Materials such as optical-grade polycarbonate and cyclic olefin polymers (COC/COP) are widely used for transparent medical devices and diagnostic cartridges.
What quality standards are important for medical injection molding?
Manufacturers typically implement quality systems aligned with ISO 13485, while material biocompatibility may be evaluated according to ISO 10993. Regulatory requirements vary by market and device classification.

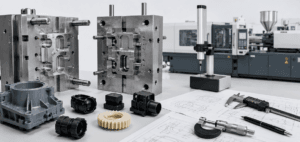

How to Choose the Right Injection Molding Supplier: A Practical Buyer’s Guide
